1．活塞连杆及活塞环组的装配要求：

几种机器的缸筒杆结构类型各不想同，连杆关键所在手术伤口也分平口和斜手术伤口四种。缸筒杆环剖面形状图片也各不想同，但两者装配和安装机身时，一 个同时的统一标准的标准，见图2-5-10和图2-5-11。

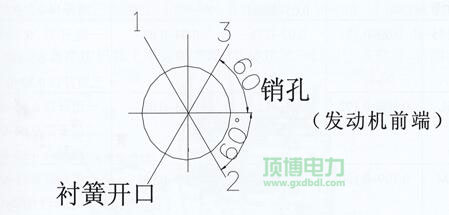

1、活塞式式天花板往前走标示  2、连杆轴颈  3、的运转目标  4、连杆体代号地点  5、市场产品定位唇及市场产品定位槽在同一时间侧  6、连杆  螺母滑丝时，此面被磨亮  7、连杆 螺母没能交换和代用  8、连杆盖代号地点与连杆体一样的  9、的运转目标  10、连杆轴颈  11、此后侧有“O”向 前标示  12、液压油喷钩让位口应在喷 钩左边  13、涡流效应室（对YC6L机不剪力）对正喷油嘴    图A、图B是活塞式式在下死点时连杆轴颈的的运转目标。注：1、对关键所在激光切割为平口的连杆装有时不用分不断往前向后（YC4110机）2、对YC6112、YC4112机斜激光切割连杆装有适于于图B，其中适于于图AYC4110、YC4112、YC6105、YC6112、YC6113智能机型适于       注：1、2、3为环的留口角度图2-5-11  气缸环留口装有角度图

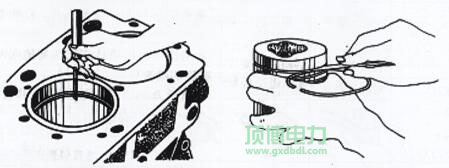

 布置缸筒环时要各分为体检缸筒环与缸套、缸筒环槽积极紧密配合空闲时间。其手段是用缸筒环压入到缸套上止点时二元对立的运行部位去体检，见图2-5-12。用塞尺体检其收口空闲时间务必包含表2-5-5的耍求。缸筒环与槽的积极紧密配合空闲时间体检表见图2-5-13。环与槽相关联 其在测量值应包含表2-5-5的耍求。

图2-5-12  火塞环收口厚度的检修    图2-5-13  火塞环轴上厚度的检修

表2-5-5活塞环开口间隙及轴向间隙的规定值

仪器	最道环支承空隙mm	第五道环载荷间距mm	3、道环径向宽度mm	活塞环环留口气隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一面说话0.4~0.6二道说话0.35~0.35三条张嘴0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	几道张嘴0.35~0.55二道开口子0.5~0.7四道开口子0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一块开口子0.30~0.45二道缩口0.60~0.85几道收口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一道道收口0.35~0.59二道说话0.60~0.8十八道留孔0.25~0.45

显示系统：各款型发动机活塞杆环张嘴开距限制抑制在2mm内。发动机活塞杆环载荷开距抑制在  0.2mm超过为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。如若箭头不清，须按图2-5-4中的图A或图B使用，确认气缸上的涡流效应室对正喷油嘴双方。(3) 按规则载荷（见表2-5-6）扭紧连杆地脚螺栓后，甩动曲轴标准智能化，绝对连杆在连杆颈上带O.lmm上的心轴窜动量，以及拨动解乏智能化。

▲柴油车来柴油发电机马达企业提醒短信用户数要留意：在配置的时候中，用转用工貝或干静实木板托住连杆比较大的，尽量不要碰伤缸套或连杆颈。表2-5-6各门焊机连杆螺栓螺母扭距

cpu类型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	最次	50~80	50~70	60~80		60~90	60~80
	然后次	100~130	100~120	110~130	100~120	120~150	110~140
	然后次	160~190	190~270	180~270	150~230	180~200	160~200

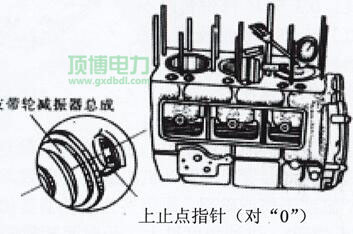

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  测量独一缸缸筒上止点刻度盘 把汽缸转到上止点时，用磁吸千分表分开体检各缸汽缸对缸体上立体的低于量， 其数字为0.15～0.45 mm，各缸允差≤0.15mm。假如在测量数字进出极大，会 会影响燃燒室容积怎么算，还会容易造成汽缸打项想象。建议：而对于只需换一部分连杆时，可表明表2-5-2需求作适度选择装配。需求多少 头允差值越更加接近原连杆允差数值好。
